蒸(zheng)汽(qi)分配系(xi)統是把鍋爐(lu)產生的蒸(zheng)汽(qi)輸送到用(yong)汽(qi)設(she)備的系(xi)統。

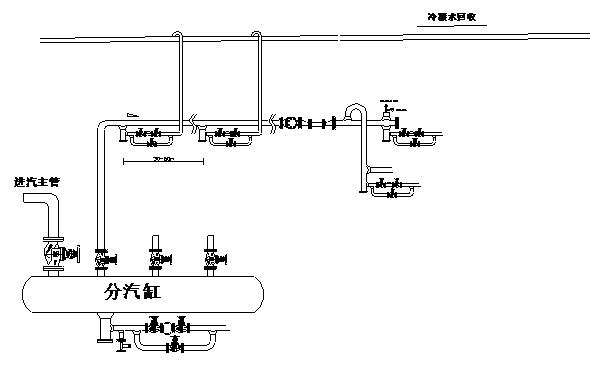

分汽缸

分汽缸是輸送系統的重要組成部分。它起的作用是把蒸汽集中，然后再分配出去。很多場合都是多臺鍋爐同時使用。使用分汽缸，就會保護鍋爐不受下游壓力突降的影響。對于不設鍋爐而使用集中供汽的場合，分汽缸的作用主要是把主管來的蒸汽分配到各個終端。每個分配管都要安裝截止閥，用于控制供汽。因為這里安裝的截止閥是要經常開關使用的，所以推薦安裝雙波紋管密封截止閥。分汽缸下面要安裝疏水閥，用于排除集中在其中的冷凝水。因為排放量很大，所以要選用浮球式疏水閥，保證及時快速的排放。系統停用后，里面殘存的蒸氣就會冷凝。因為分汽缸上有很多立管，所以積存得冷凝水很多。下次啟動時，可能造成強烈的水錘。所以，需要安裝停機排水閥。還要安裝排放閥，用于排除雜質。分汽缸要安裝溫度計和壓力表，用于觀察壓力和溫度。有些設計中，還要安裝安全閥，用以保護系統安全。

管路

通常蒸汽都采用(yong)無縫鋼管輸送。需要根據(ju)流量和壓力的(de)不同來選擇合適(shi)的(de)管徑。蒸汽主(zhu)管的(de)口(kou)徑是非常重(zhong)要的(de)，如果(guo)太小，足(zu)夠的(de)蒸汽就(jiu)不能(neng)到達(da)用(yong)汽設備，如果(guo)管子(zi)太大(da)，裝置(zhi)投資就(jiu)將無必要的(de)多，熱損(sun)失也要大(da)。

管(guan)子的(de)口徑受管(guan)路(lu)兩(liang)端的(de)壓降(jiang)、流(liu)速和流(liu)量的(de)影響。兩(liang)個常用于確定管(guan)徑的(de)不同(tong)公式(shi)，一(yi)是(shi)假設流(liu)速固定，另一(yi)個是(shi)假設壓降(jiang)已知。實際上(shang)，只有(you)當管(guan)徑和流(liu)量已知，才能(neng)通過流(liu)速計算壓降(jiang)或(huo)根據壓降(jiang)計算流(liu)速。

通常(chang)(chang)，飽和蒸汽(qi)我(wo)們都會假(jia)設流速在25-30m/s，而過熱蒸汽(qi)可以(yi)考慮(lv)40-50m/s。通常(chang)(chang)，對于較長(chang)的(de)輸(shu)送(song)距離，較低(di)的(de)蒸汽(qi)壓(ya)力，選(xuan)擇管徑后，還要計算一(yi)下壓(ya)力損失，以(yi)確認是(shi)否在允許的(de)范圍內。

水錘

蒸汽在(zai)輸(shu)送的(de)過程中，肯定(ding)會(hui)有(you)一部(bu)分冷(leng)凝(ning)，形(xing)成冷(leng)凝(ning)水。蒸汽的(de)流(liu)速(su)通常是20-30m/s。如果有(you)一水團形(xing)成，當它(ta)(ta)隨蒸汽沿管(guan)運動(dong)時(shi)(shi)就會(hui)被加速(su)到這個速(su)度，如果它(ta)(ta)突然改變方(fang)向，水中的(de)動(dong)能就能被釋放(fang)出(chu)來，造成機械設(she)備損壞，并會(hui)發出(chu)砰然的(de)響(xiang)聲，就像管(guan)子被敲擊一樣(yang)，這就是水錘(chui)，彎頭(tou)、三(san)通、換(huan)熱管(guan)、閥門(men)等(deng)改變流(liu)體的(de)方(fang)向時(shi)(shi)，它(ta)(ta)們(men)都可能受到影響(xiang)。

所以(yi)，管(guan)(guan)路要設(she)計有向(xiang)下(xia)(xia)的(de)(de)(de)(de)坡(po)度，蒸(zheng)(zheng)汽和(he)水(shui)(shui)同向(xiang)流動。應(ying)(ying)當避免蒸(zheng)(zheng)汽流向(xiang)高處，因(yin)為冷(leng)凝(ning)(ning)水(shui)(shui)會由于重(zhong)(zhong)力作(zuo)用與蒸(zheng)(zheng)汽流向(xiang)相反而(er)向(xiang)下(xia)(xia)流，這(zhe)會導致冷(leng)凝(ning)(ning)水(shui)(shui)不會被排除(chu)反而(er)與蒸(zheng)(zheng)汽混合產生濕蒸(zheng)(zheng)汽。如果蒸(zheng)(zheng)汽必須垂直走，那么管(guan)(guan)子應(ying)(ying)該加粗(cu)。這(zhe)就允許冷(leng)凝(ning)(ning)水(shui)(shui)能逆著緩慢移動的(de)(de)(de)(de)蒸(zheng)(zheng)汽流而(er)向(xiang)下(xia)(xia)，蒸(zheng)(zheng)汽疏(shu)(shu)水(shui)(shui)器和(he)冷(leng)凝(ning)(ning)水(shui)(shui)集水(shui)(shui)點應(ying)(ying)該在提(ti)升處或者下(xia)(xia)降處的(de)(de)(de)(de)最底(di)部(bu)，以(yi)確(que)保冷(leng)凝(ning)(ning)水(shui)(shui)能被排除(chu)。并且每(mei)隔30-50m就要設(she)置(zhi)一(yi)(yi)個疏(shu)(shu)水(shui)(shui)點，疏(shu)(shu)水(shui)(shui)點的(de)(de)(de)(de)結(jie)構是很重(zhong)(zhong)要的(de)(de)(de)(de)。在一(yi)(yi)根大口(kou)徑(jing)管(guan)(guan)上(shang)焊一(yi)(yi)根15毫(hao)米(mi)或20毫(hao)米(mi)的(de)(de)(de)(de)小(xiao)管(guan)(guan)來排水(shui)(shui)的(de)(de)(de)(de)作(zuo)法(fa)是常犯的(de)(de)(de)(de)錯誤，這(zhe)是絕對無用的(de)(de)(de)(de)。只有非常小(xiao)的(de)(de)(de)(de)一(yi)(yi)部(bu)分(fen)水(shui)(shui)才從小(xiao)管(guan)(guan)中排出。唯有設(she)置(zhi)大口(kou)徑(jing)排水(shui)(shui)井(jing)才能從小(xiao)管(guan)(guan)中排出，理想(xiang)的(de)(de)(de)(de)做法(fa)是使排水(shui)(shui)井(jing)的(de)(de)(de)(de)直徑(jing)和(he)母管(guan)(guan)的(de)(de)(de)(de)直徑(jing)相同。通(tong)常主管(guan)(guan)的(de)(de)(de)(de)疏(shu)(shu)水(shui)(shui)都選用熱動力式或雙(shuang)金屬式疏(shu)(shu)水(shui)(shui)閥。

過濾器

過濾器(qi)(qi)的安裝(zhuang)應使過濾網蘭處(chu)于(yu)水(shui)平(ping)位(wei)置（表針的3點或9點位(wei)置）。濾器(qi)(qi)不應將(jiang)濾網蘭安放在(zai)低于(yu)管(guan)子的位(wei)置，因為這將(jiang)形(xing)成冷凝水(shui)堆積而(er)能導至水(shui)錘(chui)，并且減(jian)少了有效的過濾面積。

變徑

同心漸縮管(guan)(guan)接(jie)頭(tou)不能用在蒸汽管(guan)(guan)路(lu)上，因為(wei)它會(hui)象堵墻一樣限制冷凝水(shui)(shui)的排除。由(you)此而致(zhi)的冷凝水(shui)(shui)積存并會(hui)引起水(shui)(shui)錘。如果管(guan)(guan)子的直徑不得不縮進以安(an)裝控制閥(fa)和減壓(ya)閥(fa)，那應該(gai)用偏(pian)心漸縮管(guan)(guan)接(jie)頭(tou)。

支管

蒸汽供應(ying)管從配(pei)送主管頂部(bu)引(yin)出避(bi)免冷凝水和(he)污物。

末端排氣疏水

蒸汽(qi)(qi)(qi)管路(lu)在(zai)最初起(qi)動時(shi)，管路(lu)中(zhong)的(de)(de)(de)(de)(de)空(kong)(kong)氣(qi)被蒸汽(qi)(qi)(qi)驅趕到線路(lu)的(de)(de)(de)(de)(de)遠端(duan)，空(kong)(kong)氣(qi)必須被迅速(su)排(pai)(pai)(pai)放(fang)(fang)以(yi)(yi)允許(xu)蒸汽(qi)(qi)(qi)進入(ru)配送系統中(zhong)，蒸汽(qi)(qi)(qi)疏(shu)水器(qi)可沒設計成來排(pai)(pai)(pai)放(fang)(fang)空(kong)(kong)氣(qi)，甚至是這樣設計的(de)(de)(de)(de)(de)它也(ye)不可能提供(gong)初始(shi)起(qi)動時(shi)的(de)(de)(de)(de)(de)排(pai)(pai)(pai)量，所以(yi)(yi)在(zai)蒸汽(qi)(qi)(qi)主管末(mo)端(duan)應當有(you)一(yi)個空(kong)(kong)氣(qi)排(pai)(pai)(pai)放(fang)(fang)閥，以(yi)(yi)協(xie)助蒸汽(qi)(qi)(qi)疏(shu)水器(qi)快速(su)的(de)(de)(de)(de)(de)排(pai)(pai)(pai)放(fang)(fang)空(kong)(kong)氣(qi)。末(mo)端(duan)的(de)(de)(de)(de)(de)疏(shu)水和停(ting)機(ji)排(pai)(pai)(pai)放(fang)(fang)是必不可少的(de)(de)(de)(de)(de)。大部分沒有(you)及時(shi)排(pai)(pai)(pai)放(fang)(fang)的(de)(de)(de)(de)(de)冷(leng)凝(ning)水匯集到末(mo)端(duan)。停(ting)機(ji)后，管道內剩余的(de)(de)(de)(de)(de)蒸汽(qi)(qi)(qi)冷(leng)凝(ning)也(ye)會積在(zai)這里，所以(yi)(yi)一(yi)定(ding)要有(you)停(ting)機(ji)排(pai)(pai)(pai)放(fang)(fang)。

膨脹

一個管(guan)路(lu)內(nei)充滿(man)蒸(zheng)汽后(hou)會膨脹(zhang)，因(yin)為它的(de)溫度(du)會從(cong)環境溫度(du)上升到蒸(zheng)汽溫度(du)，膨脹(zhang)數量能相當顯(xian)著。長度(du)的(de)增加(jia)的(de)必須在管(guan)路(lu)系統(tong)中(zhong)考慮進(jin)去，通常的(de)做法(fa)是加(jia)一些膨脹(zhang)補償器(qi)和(he)柔性短管(guan)，還需要加(jia)工管(guan)子支承架(jia)，導向(xiang)架(jia)和(he)定位架(jia)，來控(kong)制管(guan)子的(de)移(yi)動。

保溫

安裝保(bao)溫(wen)(wen)以(yi)(yi)減(jian)少熱量(liang)損失(shi)，減(jian)少蒸(zheng)汽冷凝，并且防止(zhi)人員燙傷。保(bao)溫(wen)(wen)層(ceng)越厚，保(bao)溫(wen)(wen)效(xiao)果越好(hao)，但是(shi)投入也越高(gao)。要根據保(bao)溫(wen)(wen)材(cai)料、環(huan)境條件等因(yin)素，確定經濟的(de)保(bao)溫(wen)(wen)層(ceng)厚度(du)。許多用于(yu)保(bao)溫(wen)(wen)的(de)材(cai)料實際上是(shi)由數以(yi)(yi)百萬計(ji)的(de)空氣泡組成的(de)。如(ru)果這些空氣泡充滿水(shui)或被壓(ya)壞，它就失(shi)去絕熱能力(li)變得無用。所以(yi)(yi)，所有保(bao)溫(wen)(wen)材(cai)料都要防水(shui)和防壞。
